现场安全资料实例（170）基坑支护施工方案十

基坑支护施工方案十

水泥土围护墙设计验算方法

(1) 水泥土围护、板式支护和放坡开挖基坑，按承载能力极限状态算基坑开挖后墙体或边坡与地基整体滑动稳定性时，一般按通过墙底或坡底的圆弧滑动面计算。当墙底或坡底以下有软弱夹层时，尚应按实际可能发生的非圆弧滑动面验算。当按总应力法确定地基土抗剪强度并采用简单条分法验算圆弧滑动面上的整体滑动稳定性时，应满足下式（图2）：

式中  γ_GQ——综合分项系数，取1.0；

γ_RZ——圆弧滑动抗力分项系数，最小值取1.3，由试算确定；

q_ki——第i条分的地表均布荷载的标准值（kN/m²）,以及基坑影响范围内的建筑物荷载标准值；

b_i——第i条分的分条宽度（m）；

W_ki——第i条分的自重标准值（kN），无渗流作用时，坑内地下水位以上部分采用围护墙体重度或基土天然重度计算，坑内地下水位以下部分采用浮重度计算；有渗流作用时，应考虑渗流力作用，计算上式左边（滑动力矩）时，坑外地下水位以下部分至坑内地下水位

以上部分采用饱和重度计算；计算上式或右边（抗滑动力矩）时，均采用浮重度计算；

α_i——第i条分的弧线中点切线与水平线的夹角（°）；

C_ki ,φ_ki——分别为第i条分的滑动面上地基土的粘聚力标准值（kPa）和内摩擦角标准值（°）；

L_i——第i条分的弧长（m），L_i = b_i /cosα_io

图2-1-9-1 坑内地基士抗隆起稳定计算图式

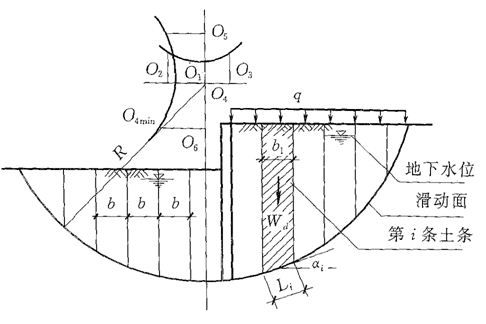

图2-1-9-2  圆弧滑动稳定计算图式
