现场安全资料实例（169）基坑支护施工方案九

基坑支护施工方案九

水泥土围护墙设计验算方法

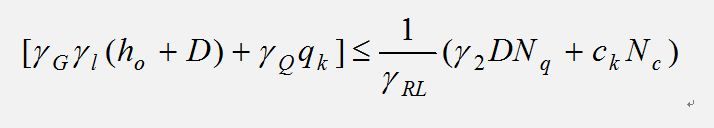

(1)    水泥土围护和板式支护基坑，按承载能力极限状态验算基坑开挖后坑内基土抗隆起的稳定性时，应满足下式（图1）

式中  γ_G——土体自重分项系数，取1.0；

γ₁——坑外地表至围护墙底各土层天然重度（kN/m³），按土层厚度的加权平均取用；

γ₂——坑内开挖面以下至围护墙底各土层天然重度（kN/m³），按土层厚度的加权平均值取用；

h₀——围坑开挖深度（m）；

D——围护墙在基坑开挖面以下的入土深度（m）；

γ_Q——坑外地表分布荷载分项系数，取1.0；

γ_ＲＬ——隆起抗力分项系数，取2.0；

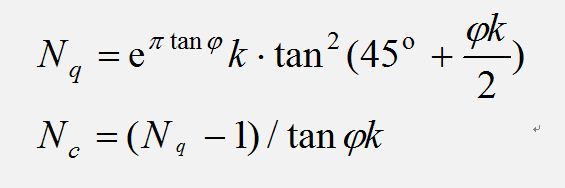

N_q ,N_c——地基土的承载力系数，根据围护墙底的基土特征，按下式计算：

C_k, φ_k——分别为围护墙底以下地基土粘聚力标准值（kPa）和内摩擦角标准值（^o），一般情况下按直剪固快试验的峰值平均值确定。
