模板工程施工方案六 | 2011-1-19 2:29:00

现场安全资料实例（154）模板工程施工方案六

模板工程施工方案六



               模板工程施工方案

五、模板强度验算

2. 对拉螺栓直径验算

螺杆间距按450mm×600mm设计。

模板拉杆用于连接內、外两组模板，保护内、外模板的间距，承受混凝土侧压力对模板的荷载，使模板有足够的刚度和强度。拉杆形式多采用圆杆式（通称对拉螺栓或穿墙螺栓），分组合式和整体式两种（图2-1-8-1）。前者由内、外拉杆和顶帽组成；后者为自制的通长螺栓，通常采用Q235圆钢制作。

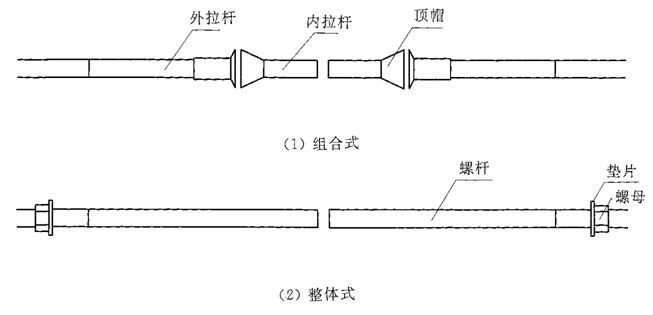

图2-1-8-1  对拉螺栓形式



模板拉杆的计算公式如下：







    式中  P ——模板拉杆承受的拉力（N）；

          F ——混凝土的侧压力（N/m2 ）；

          A ——模板拉杆分担的受荷面积（m2）,其值为A=a×b；

a ——模板拉杆的横向间距（m）；

b ——模板拉杆的纵向间距（m）。

已知 ， ， ，根据表对拉螺栓拉力计算可查出对拉螺栓的拉力P值为16200N。



                                对拉螺栓拉力计算表（F≥60kN/m2）  （单位：N）

     a(m)

b(m)

0.45

0.50

0.55

0.60

0.65

0.70

0.75

0.45

12150













0.50

13500

15000











0.55

14850

16500

18150









0.60

16200

18000

19800

21600







0.65

17550

19500

21450

23400

25350





0.70

18900

21000

23100

25200

27300

29400



0.75

20250

22500

24750

27000

29250

31500

33750

0.80

21600

24000

26400

28800

31200

33600

36000

0.85

22950

25500

28050

30600

33150

35700

38250

0.90

24300

27000

29700

32400

35100

37800

40500

注：本表摘自《简明施工计算手册》。查得对拉螺栓拉力为P=16200N。

根据螺栓拉力为P =16200N 查对拉螺栓力学性能表得直径14mm螺栓满足要求（容许拉力为17800N）。

对拉螺栓力学性能表

螺栓直径(mm)

螺纹内径(mm)

净面积(mm)2

重量(kg/m)

容许拉力(N)

12

9.85

75

0.89

12900

14

11.55

105

1.21

17800

16

13.55

144

1.58

24500

18

14.93

174

2.00

29600

20

16.93

225

2.46

38200

22

18.93

282

2.98

47900

注：本表摘自《简明施工计算手册》。
