               模板工程施工方案

五、模板强度验算

1. 模板侧压力计算

混凝土作用于模板的侧压力，一般随混凝土的浇筑高度增加，当浇筑高度达到某一临界值时，侧压力就不再增加，此时的侧压力即为新浇筑混凝土的最大侧压力。侧压力达到最大值的浇筑高度称为混凝土的有效压头。

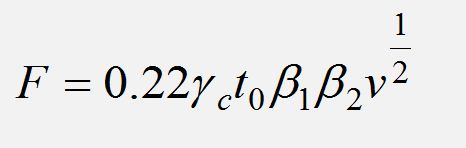

采用内部振捣器时，新浇筑的混凝土作用于模板的最大侧压力，可按下列两式计算，并取两式中的较小值。

                          (2)

式中  F  ——新浇筑混凝土对模板的最大侧压力（kN/m²）；

γ_c ——混凝土的重力密度(kN/m³)；

t₀    ——新浇混凝土的初凝时间（h）可按实测确定，当缺乏试验资料时，可采用t₀=200/(T +15)

计算；

T  ——混凝土的温度（℃）,入模温度T=20℃；

v ——混凝土的浇筑速度（m/h）,取v=3m/h；

H  ——混凝土侧压力计算位置处至新浇筑混凝土顶面的高度（m）,取H=3m (墙高度为3m)；

β₁ ——外加剂影响修正系数，不掺外加剂时取1.0；掺具有缓凝作用的外加剂时取1.2；

β₂ ——混凝土塌落度影响修正系数，当塌落度小于30mm时，取0.85；50～90mm时，取1.0；110～150mm时，取1.15；

h  ——有效压头高度(m)，

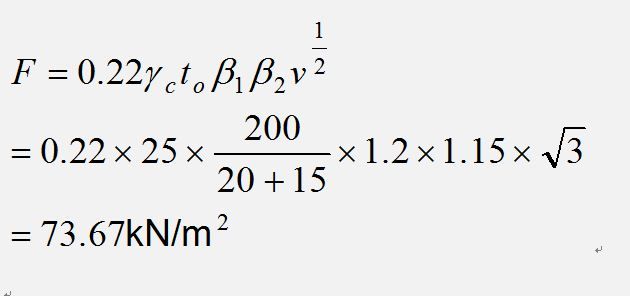

由式（1）

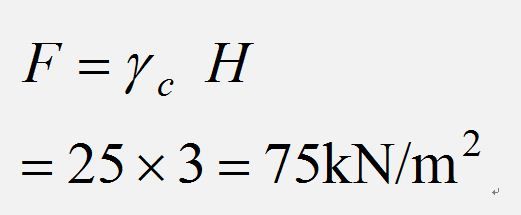

由式（2）

按取最小值，故最大侧压力取74kN/m²。

有效压头高度

  。
