现场安全资料实例（147）悬挑式钢平台施工方案四

悬挑式钢平台施工方案四

二、悬挑平台主要杆件计算

1. 次梁计算

恒荷载(图2-1-7-4)

采用3根18号工字钢，自重236 N/m×3=708 N/m

钢管与甲板以600 N/m²计，600 N/m²×3.4 m=2040 N/m;

施工活荷载(可变载)以2000kg计，q₄=2000×9.8/4=4900 N/m

荷载设计值 708 N/m×1.2+2040 N/m×1.2+4900 N/m×1.4=849 N/m+2448 N/m+6860 N/m=10157 N/m

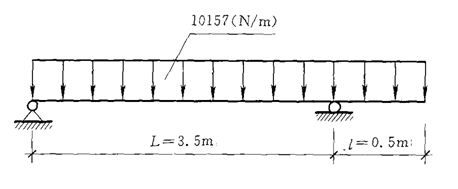

图2-1-7-4  次梁等效荷载示意图

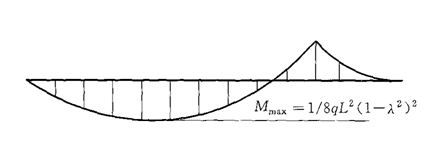

图2-1-7-5  次梁弯矩图

按次梁为单跨简支梁，承受均布荷载计算弯矩（图2-1-7-5）。当次梁带悬臂时，由下列公式计算弯矩：

式中  ；

l —— 悬臂长度（m）；

L —— 次梁两端搁支点之间的长度(m)；

q —— 荷载设计值（N/m）；

按题意

若  M_max≤W_n·2f,则次梁强度满足要求。

查表知18号工字钢W_n=185 cm³=185×10³ mm³。

按两根18号工字钢计算，W_n·2f=185×10³ mm³×2×215 N/mm²=79550 N·m

M_max=15242 N·m≤W_n·2f=79550 N·m次梁强度满足要求。
