空气泡沫灭火设施

扑救大面积油类或贮罐火灾的空气泡沫灭火设施有泡沫消防车、泡沫比例混合器、泡沫产生器、泡沫枪等设备组成；根据安装方式不同，分为移动式、半固定式和固定式三种。目前移动式和半固定式应用日益广泛。特别是采用曲臂升高灭火炮车和大功率泡沫消防车，以及泡沫液运输车组成移动式泡沫站是当前石油化工灭火的新技术。

固定泡沫站一般由消防水泵、泡沫比例混合器、泡沫产生器(又称泡沫室)、水池和泡沫液贮罐组成。泡沫比例混合器的作用是使泡沫液与水按一定比例进行混合其构造如图13—9。

空气泡沫产生器是一种固定安装在易燃液体贮罐上，产生和喷射空气泡沫的灭火设备。当泡沫消防车或固定消防泵供给的泡沫混合液经输送管道通过产生器时，吸入空气形成空气泡沫。目前国内生产的横式空气泡沫产生器性能见表13—30。

表13—30模式空气泡沫产生器性能

空气泡沫枪是产生和喷射泡沫用以扑救小型油罐，地面油料着火及一般固体物质火灾的有效灭火工具。使用时用水带接通消防车，开启阀门，当空气泡沫枪进口处压力达到3.5～7公斤／厘米2左右时，泡沫枪内即形成一定真空，此时把泡沫枪吸液管插入空气泡沫液桶中即可喷射出泡沫灭火。空气泡沫枪的主要性能见表13—31。

表15—31空气泡沫枪主要性能

固定空气泡沫灭火系统一般由消防水泵、泡沫液罐、比例混合器、混合液管线和泡沫产生器等组成。按水与泡沫液的混合方式可分多种流程。现仅举环泵比例混合、流程及压力比例罐混合流程如下。

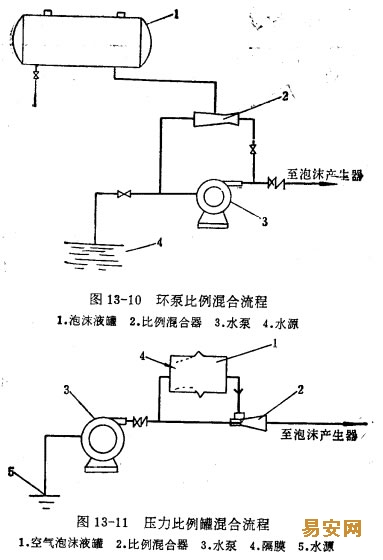

(1)环泵比例混合流程是目前国内仍在采用的固定空气泡沫消防流程，如图13—l0所示。

将泡沫比例混合器安在水泵出水管与吸水管之间的旁通管上，利用水流喷射作用产生负压，泡沫液按比例被吸入，形成的混合液送至泡沫产生器，吸入空气形成泡沫。进行喷射灭火。

(2)压力比例罐混合流程是小型油罐使用的空气泡沫消防流程，如图13—11所示。



将空气泡沫液罐和比例混合器设在水泵出水管上，使排出水的一部分进入空气泡沫液罐，利用水压将泡沫液压入比例混合器的低压区，同时又利用比例混合器的喷射作用来吸入泡沫液，使泡沫液与水混合，然后将混合液送往泡沫产生器产生泡沫进行灭火。此流程中水与泡沫液的混合；利用压入和吸入的双重作用，管路上压力损失较小
