风动凿岩机是利用配气阀来改变压缩空气进入气缸的方向，从而使缸内活塞往复运动冲击钢钎凿击碎石的。

蝶阀式峰动凿岩机工作原理（如图所示）。

冲程工作情况（如图所示）

当蝶型阀2关闭着阀座上的回程进气孔1而打开冲程进气孔4时，压缩空气进入到气缸上腔，推动活塞6向下运动，气缸下腔气的气体由排气口5排出。在活塞上端面越过排气口以后，气缸上腔排气，气缸下腔空气则被压缩，于是蝶阀在其左下面与右下面气压差的作用下进行摆动，关闭冲程进气孔4，打开回程进气孔1。使压缩空气改向气缸下腔流去。活塞在惯性作用下仍继续下行直到冲击到底。

回程工作情况（如图所示）

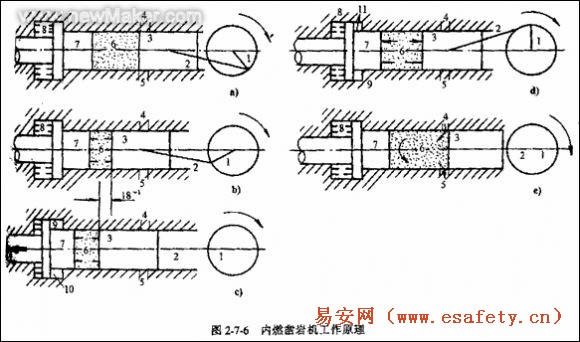

压缩空气由回程进气口1经气道进入气缸下腔，推动活塞上行，当活塞下端面越过排气口5后，气缸下腔排气，上腔余气被压缩。蝶阀的右下面和左下面压力差的作用下摆动，再次关闭回程进气孔1打开冲程进气孔4，活塞在惯性力作用下回程到顶。活塞在气缸内往复运动一次完成一个工作循环。活塞周而复始地往复运动，凿岩机即可进行凿岩工作。内燃凿岩机由一只二冲程单缸汽油机、空压机和凿岩装置三部分组成。其工作原理（如图所示）。在一个气缸中同时装着发动机活塞3与冲击活塞7，在缸的小内孔中的两活塞之间构成燃烧室6，冲击活塞7又将气缸大内孔分隔成上、下两个压缩室9与8。
