1 主题内容与适用范围
　　本标准规定了矿山传递安全信息的主要标志。
　　本标准适用于各类矿山。
　　2 引用标准
　　GB 2894安全标志
　　GB 4792 放射卫生防护基本标准
　　GB 6527.2 安全色使用导则
　　GB 8416 视觉信号表面色
　　3 矿山安全标志分类
　　矿山安全标志分为主标志和补充标志两类。
　　3．1 主标志
　　3．1．1 禁止标志：禁止或制止人们的某种行为的标志。
　　3．1．2 警告标志：警告人们注意可能发生危险的标志。
　　3．1．3 指令标志：指示人们必须遵守某种规定的标志。
　　3．1．4 路标、名牌、提示标志：告诉人们目标方向、地点的标志。
　　3．1．5 指导标志：提高人们安全生产意识和劳动卫生意识的标志。
　　3．2 补充标志
　　补充标志是主标志的文字说明或方向指示，它只能与主标志同时使用。
　　4 禁止标志
　　4．1 禁止标志的基本形状为带斜杠的圆环如图1所示。
　　4．2 禁止标志的颜色，为白底、红圈、红斜杠、黑图形符号。
　　
　　 图1

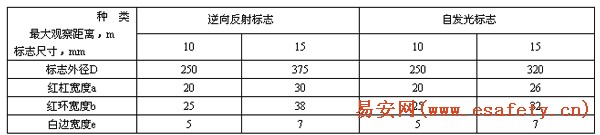

　　4．3 禁止标志的基本尺寸应根据最大观察距离确定，按表1选取。
　　表1 禁止标志尺寸与最大观察距离的关系
　　

　　4．4 禁止标志的种类及设置地点

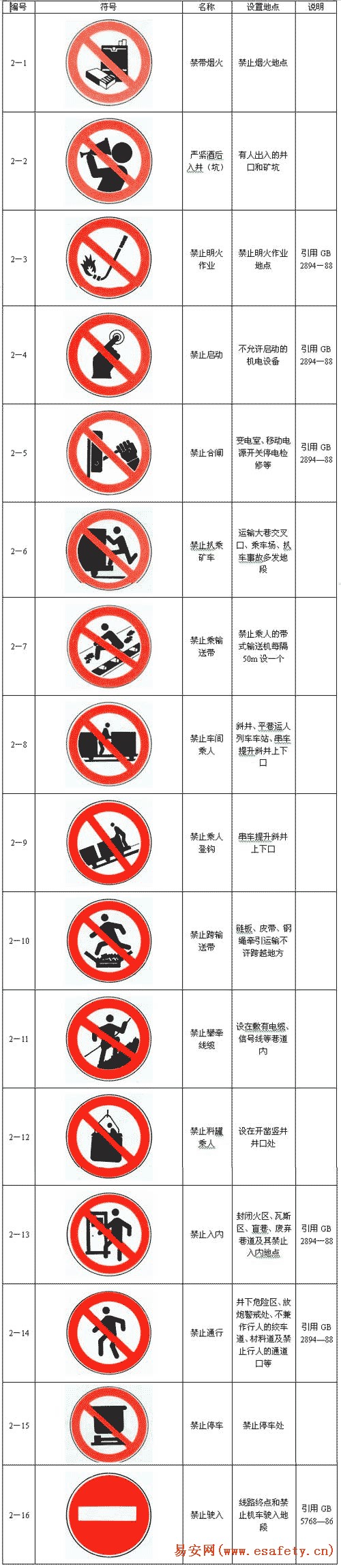

　　禁止标志的种类、名称、设置地点见表2。
　　表2
　　

　　5 警告标志
　　5．1 警告标志的基本形状为等边三角形，顶角朝上，如图2所示。
　　5．2 警告标志的颜色为黄底，黑边，黑图形符号。
　　

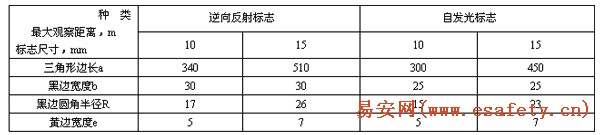

　　5．3 警告标志的基本尺寸应根据最大观察距离确定，按表3选取。
　　表3 警告标志尺寸与最大观察距离的关系
　　

　5．4 警告标志的种类及设置地点

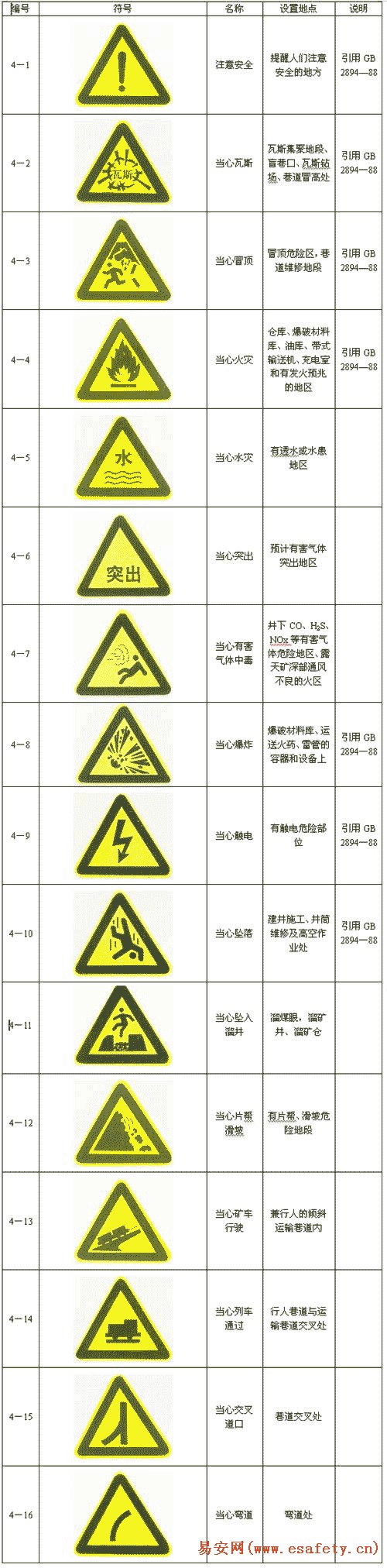

　　警告标志的种类、名称、设置地点见表4。
　　表4
　　

　　6 指令标志
　　6．1 指令标志的基本形状为圆形如图3所示。
　　6．2 指令标志的颜色为蓝底、白图形符号。
　　

　　图3

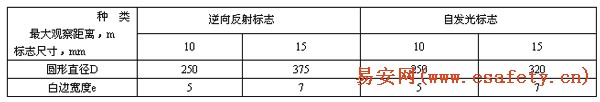

　　6．3 指令标志的基本尺寸应根据最大观察距离确定，按表5选取。
　　表5 指令标志尺寸与最大观察距离的关系
　　

　　6．4 指令标志的种类及设置地点

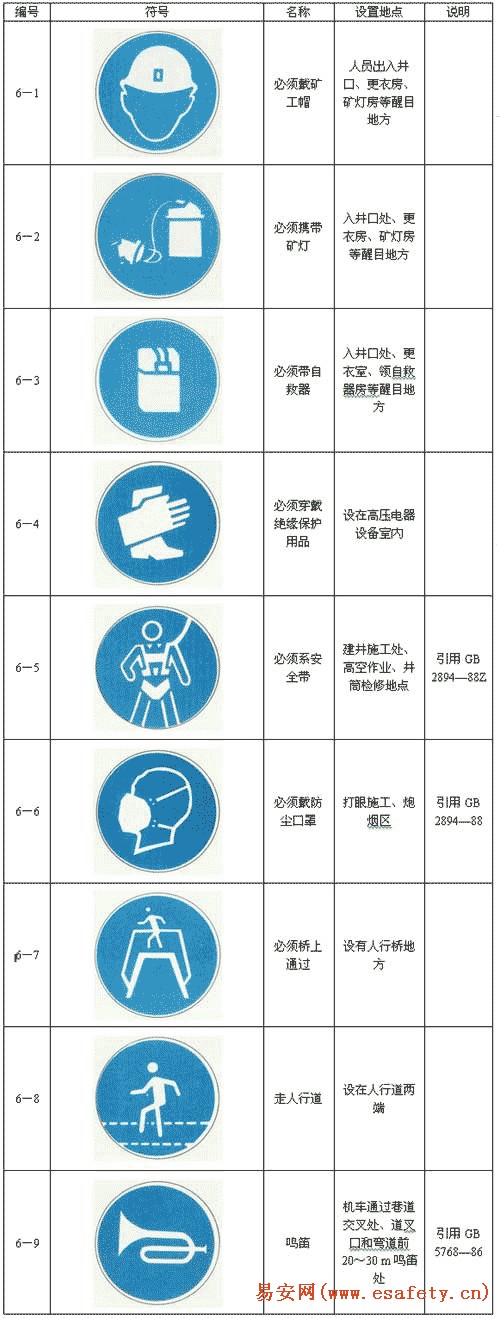

　　指令标志的种类、名称、设置地点如表6。
　　表6
　　

　　7 路标、名牌、提示标志
　　7．1 路标、名牌、提示标志的基本形状为长方形，如图4所示。
　　7．2 路标、名牌、提示标志的颜色为绿底、白图案，白字亦可用黑字。
　　

　　图4

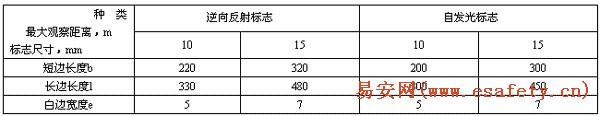

　　7．3 路标、名牌、提示标志的基本尺寸应根据最大观察距离确定，按表?选取路标牌的尺寸根据实际需要可按比例放大。
　　表7 提示标志尺寸与最大观察距离的关系
　　

　　7．4 路标、名牌、提示标志的种类及设置地点

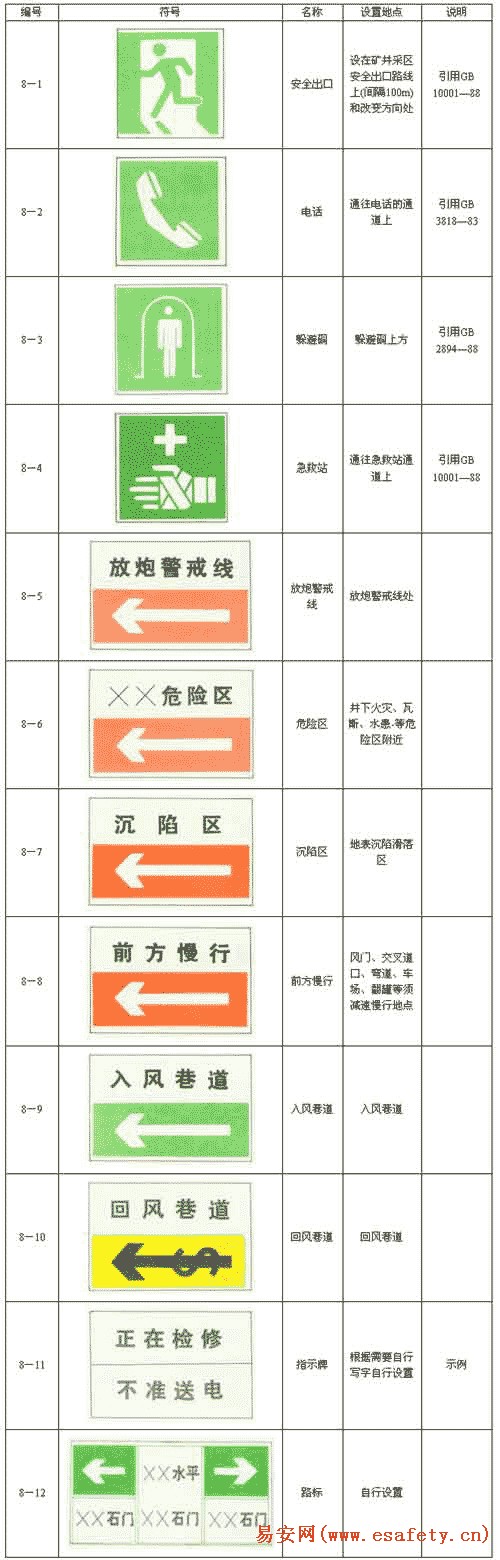

　　路标、名牌、提示标志的种类、名称、设置地点见表8。
　　表8
　　

　　8 指导标志
　　指导标志分为安全生产指导标志和劳动卫生指导标志。
　　8．1 指导标志的基本形状为长方形，如图5所示。
　　

　　图5
　　8．2 指导标志的颜色为白底，绿图形符号、绿字。
　　8．3 指导标志的基本尺寸：
　　短边长度b：400mm
　　长边长度l：600mm
　　根据需要其尺寸可按比例放大。
　　做成旗帜的尺寸为1 200mm×800mm。
　　8．4 指导标志的种类及设置地点

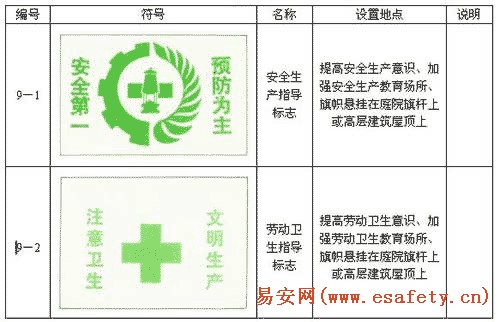

　　指导标志的种类、名称、设置地点见表9。
　　表9
　　

　　9 补充标志
　　9．1 文字补充标志的规定
　　9．1．1 文字补充标志是将主标志的名称用黑体字横写在矩形的底板上。文字补充标志必须与主标志联用。单独使用没有任何安全含义。
　　9．1．2 文字补充标志基本形式是矩形边框，放在主标志下方，也可放在左方或右方，见图6、图7所示。
　　9．1．3 文字补充标志的底色应与联用的主标志底色相统一，其文字的颜色，除警告标志用黑色外，其他标志均为白色。
　　9．1．4 文字补充标志为矩形，长边等于圆的直径或三角形边长，宽等于长边的五分之一。如与方向补充标志联用，其尺寸宽为标志的二分之一，长为标志的三分之一。
　　9．2 方向补充标志的规定

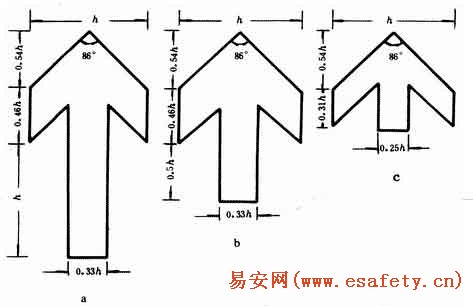

　　9．2．1 方向补充标志图形符号是箭头，它应指示被联用主标志所表示意义的方向，必须与主标志联用，单独使用没有任何安全含义。
　　9．2．2 方向指示标志如系指示左向(包括左上、左下)则放在主标志的左侧，如系指示右向(包括右上、右下)则放在主标志的右侧，见图7所示。
　　9．2．3 方向补充标志的底色和箭头颜色应与联用主标志的颜色相统一。
　　9．2．4 方向补充标志的尺寸，宽为标志的二分之一，长为标志的三分之一。
　　

　　图6
　　

　　图7
　　10 颜色
　　本标准使用的安全色及其安全含义应符合GB 6527．2的规定。颜色范围和光反射比应符合GB 8416的规定，逆向反射材料的反射系数应符合表A3、表A4的规定，见附录A(补充件)。
　　11 矿山安全标志牌的制作与检验
　　11．1 矿山安全标志牌应按本标准规定制作。制作图示例见附录B(参考件)。应采用逆向反光材料和核激发夜光材料制作安全标志图形。一般选用金属或塑料为底板。有触电危险场所的标志牌，应使用绝缘材料制作。
　　11．2 用核激发夜光材料制作的自发光标志牌的卫生防护要求应按GB 4792的有关规定执行。
　　11．3 矿山安全标志牌必须经国家技术监督部门认可的安全产品质量检验单位检验合格后方可使用。
　　12 矿山安全标志牌的设置与管理
　　12．1 矿山安全标志牌位置应设在与安全有关的明显的地方，并保证有足够的时间注意它所表示的内容。
　　12．2 矿山安全标志牌应定期清洗，每季至少检查一次。如有变形、损坏、变色、图形符号脱落、亮度老化等现象应及时修理或更换。
　　12．3 矿山安全标志牌由矿安全部门监督、检查。
　　
　　附 录 A
　　颜 色 范 围
　　(补充件)
　　A1 色品坐标与色品图

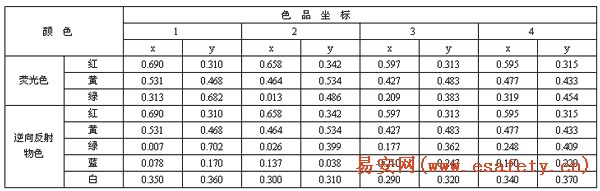

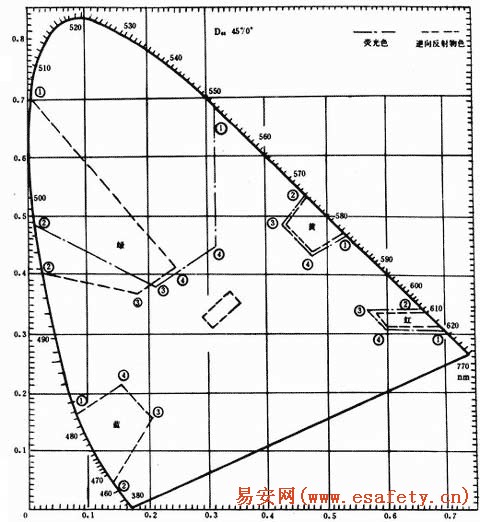

　　色品坐标见表A1。色品图见图A1。
　　表A1
　　

　　图A1 色 品 图

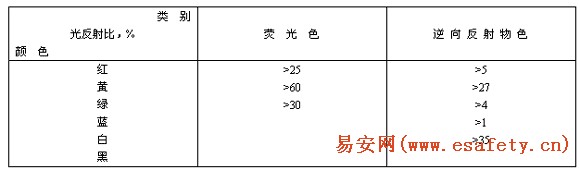

　　A2 安全标志荧光色和逆向反射物各种颜色的光反射比范围应符合表A2的规定。
　　表A2 光反射比
　　

　　A3 逆向反射系数(在平面反光材料的表面上)：该系数是在观察方向上，一种材料的反光强度(I)对垂直入射光照度(E1)和该反射面积(A)乘积之比。用符号只，表示：
　　

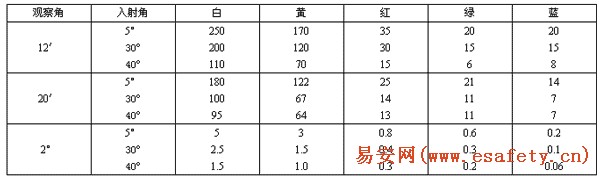

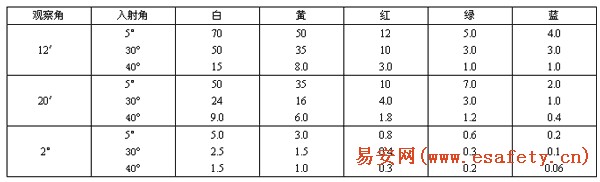

　　逆向反射系数值是逆向反射材料的重要光学特性，其逆向反射系数最低值应符合表A3(一级品)，表A4(二级品)的规定。
　　表A3
　　

　　表A4
　　

　　
　　附录B

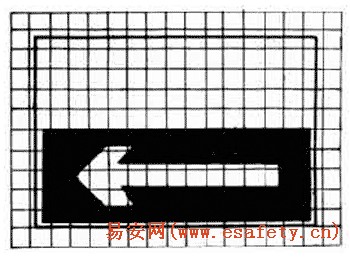

　　矿山安全标志牌制作图示例
　　（参考件）
　　

　　图B1
　　

　　图B2
　　

　　图B3
　　

　　图B4
　　

　　图B5
　　

　　图B6
　　

　　附录C 索引（略）
　　附加说明：
　　本标准由中华人民共和国劳动部提出。
　　本标准由煤炭科学研究总院抚顺分院起草。
　　本标准起草人李世安。
