1 主题内容与适用范围
　　本标准规定了绝缘鞋（靴）绝缘性能试验的原理、仪器及设备、试样、试验方法、试验条件、试验步骤和试验结果的判定。
　　本标准适用于各类绝缘鞋（靴）。
　　2 试验原理
　　本试验是以规定的工频交流电压值，施加于被试鞋（靴）内、外电极，在规定的试验时间内，试验样品如未击穿，则毫安表指示的mA数即为泄漏电流值，电压表指示的kV数即为耐压试验电压值。
　　3 仪器及设备
　　3．1 试验变压器：容量应在0.5kVA以上。如用电压互感器作电源时，其容量应在0.1kVA以上。
　　3．2 感应调压器或自耦调压器：容量应与试验变压器相匹配。
　　3．3 电压表：应指示有效值，准确度为1.5级以内。当直接测量高压时，应采用静电电压表或其他高压测量装置。
　　3．4 毫安表：准确度应为1.0级以内，其使用值应为仪表量程的15~85%。

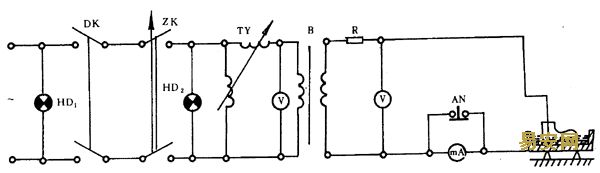

　　3．5 试验电路：绝缘性能试验电气原理图如图1。

图1 电气原则图
　　HD1、HD2—指示灯；DK—刀开关；ZK—自动开关；TY—感应调压器或自耦变压器；B—试验变压器；R—保护电阻；V—电压表及静电电压表；mA—毫安表；AN—按钮
　　3．6 保护电阻：其电阻值按0.5~1Ω/V选择。
　　4 试样
　　4．1 试样应用成品绝缘鞋（靴）。
　　4．2 经穿用后的试样须用洗净干燥后的绝缘鞋（靴）。
　　5 试验方法

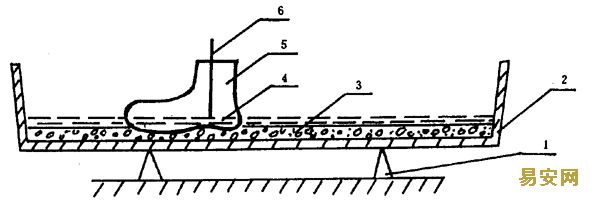

　　5．1 A法：试样内电极为清水，外电极为置于金属器皿的浸水泡沫塑料或水，如图2所示。

图2 A法试验示意图
　　1―绝缘支点；2―金属器皿；3―试样外电极（浸水泡沫塑料或水）；4―试样内电极（水）；5―试样；6―金属导线
　　5．1．1 低压绝缘胶鞋试样内注水量及鞋外水位符合表1规定。

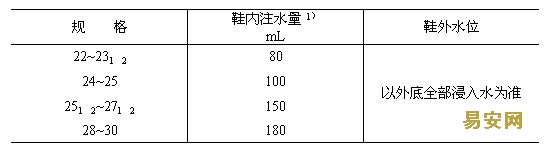

　　表1

注：1）本表水量均以三型半计算，型差一型注水量应±10mL。
　　5．1．2 试验电压为20kV及以下时，绝缘靴试样内、外水位应距靴口50mm处。
　　5．2 B法：试样内电极为金属鞋楦（其规格应与试样鞋号一致）或铺满鞋底布的直径不大于4mm的金属粒子；外电极为置于金属器皿的浸水泡沫塑料或水。
　　6 试验条件
　　6．1 环境相对湿度：应低于85%。
　　6．2 试验用水温度：25±10℃。
　　6．3 放置时间：不少于1h。
　　7 试验步骤
　　7．1 检查仪器设备及接线，将电压调至零位。
　　7．2 耐压试验时，以1kV/s的速度使电压从零值升到规定试验电压值的75%，然后以100V/s的速度升到规定试验电压值。
　　7．3 从电压升至规定试验电压值时开始计算持续时间。到达规定时间后测量并记录泄漏电流值。然后迅速降压至零值，但不得突然切断电源。
　　8 试验结果
　　8．1 在规定试验电压、持续时间条件下，试样未击穿时，表示耐压试验合格。
　　8．2 自电压升至规定试验电压值时开始计算持续时间，到达规定时间后可直接从毫安表读取泄漏电流值。精确至0.1mA。
　　9 试验报告
　　试验报告应包括以下内容：
　　a． 试样名称或代号；
　　b． 试验环境条件；
　　c． 试验方法、试验电压、持续时间、泄漏电流；
　　d． 试验结果；
　　e． 试验者；
　　f． 试验日期。

　　附加说明：
　　本标准由中华人民共和国劳动部、中华人民共和国化学工业部提出。
　　本标准由化学工业部北京橡胶工业研究设计院、天津市劳动保护橡胶厂负责起草。
　　本标准主要起草人邵尧燮、许克智。
