现场安全资料实例（148）悬挑式钢平台施工方案五

悬挑式钢平台施工方案五

二、悬挑平台主要杆件计算

2. 计算主梁

外侧主梁以钢丝绳吊点作支承点，从安全考虑里侧第二道钢丝绳的作用忽略不计，里侧工字钢的作用也忽略不计，将次梁传递的恒荷载和施工活荷载，加上主梁自重的恒荷载按单跨简支梁承受均布荷载计算外侧主梁弯矩值。

主梁承受荷载计算（图2-1-7-6）

次梁采用3根18_a工字钢每根长4 m,查表得18_a工字钢自重为236 N/m

次梁重P₁=236 N/m×4 m×3=2832 N

主梁采用20_a工字钢每根长3.4 m,查表得20_a工字钢自重为274 N/m

主梁重P₂=274 N/m×3.4 m×2=1863 N

钢管与甲板以600 N/m²计

钢管与甲板重P₃=600 N/m²×3.4 m×4 m=8160 N

图2-1-7-6  主梁等效荷载示意图

施工活荷载（可变载）以2000 kg计

施工活荷载（可变载）P₄=200×9.8=19600 N

荷载设计值 P=（P₁+ P₂+ P₃）×1.2+ P₄×1.4

P=（2832 N+1863 N+8160 N）×1.2+19600 N×1.4=42866 N

假设作用在主梁上的荷载力均布

按单跨简支梁承受均布荷载计算主梁弯矩

验算主梁弯曲强度，若M_max≤W_n·f则主梁抗弯强度满足要求。

式中W_n为20_a工字钢截面抵抗矩，查表得W_n=309 cm³

式中f为A₃钢许用应力，查表得f=215 N/mm²

W_n·f=309×10³ mm³×215 N/mm²=66435 N·m

M_max=18217 N·m< W_n·f=66435 N·m

经验算主梁的抗弯强度满足要求。

3．钢丝绳验算

每个侧面采用两根Φ20镀锌钢丝绳现仅以外侧一根作受力计算Φ20钢丝绳的极限拉力F=A·[σ_b]

式中：F为Φ20钢丝绳的极限拉力；

A为Φ20钢丝绳的截面积，查表得A=314 mm²；

[σ_b]为ф20钢丝绳的抗拉强度查《优质炭素结构钢丝》（GB3206-82）软状态钢丝力学性能用，插入法得Φ20钢丝绳抗拉强度[σ_b]=750 N/mm²

F=314 mm³×750 N/mm²=235500 N

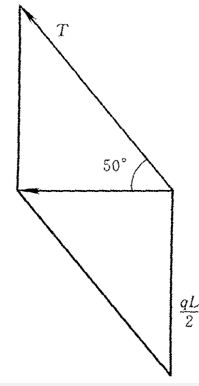

计算钢丝绳的拉力T，取钢丝绳与水平夹角为50°（图2-1-7-7）

图2-1-7-7

计算钢丝绳的安全丝数K

验算结果安全系数K=8.4<10

结论：钢平台设计活动荷载为2000 kg,安全系数K=8.4<10，因此，在施工中钢平台最大活动荷载限载1500 kg并挂牌示意。

三、安全技术措施

(1)    钢平台按设计方案搭设。

(2)  建筑物锐角利口围系钢丝绳处应加衬软垫物，平台外口应略高于内口，左右不得晃动。

(3)  挑平台应由专业班组搭设，搭设时管理人员应在场指挥。

(4)  钢平台上悬挂1.5t限载标志并派专人负责，禁止超载使用。

(5)  重物吊落点中心不准超过钢平台中线外侧，并应轻起轻落。

(6)  安排专人定期检查钢平台各部件连接处，发现异常情况立即停止使用并及时报技术组。
